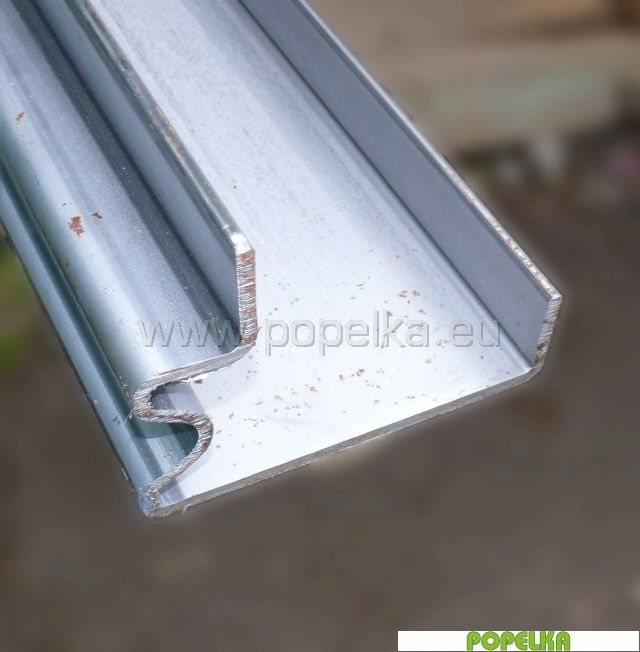

Podélník okrajový boční; Profil rámu
4 606,20 Kč bez DPH
5 573,50 Kč s DPH
Popis
PANAV, NV35, žlábek, nevrtaný, 2002-
Měrná jednotka: m
Hmotnost: 8.184 kg
