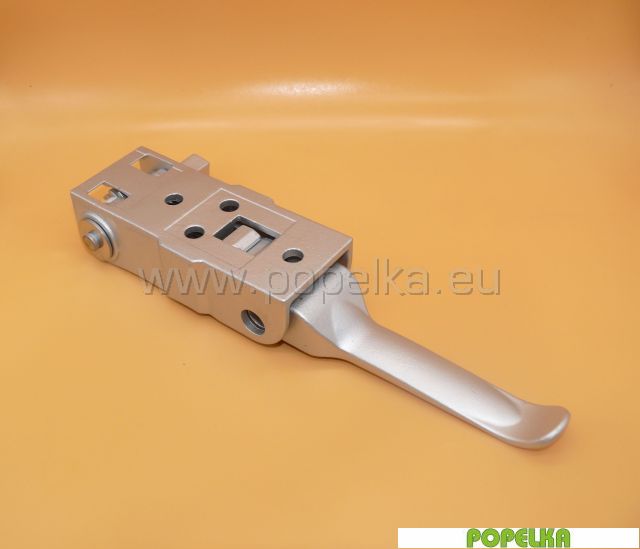

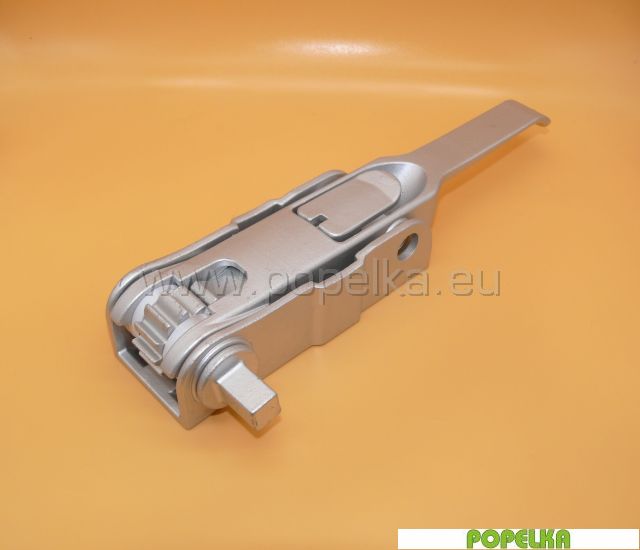

Mechanismus napínací – napínák – ráčna
1 334,26 Kč bez DPH
1 614,45 Kč s DPH
Popis

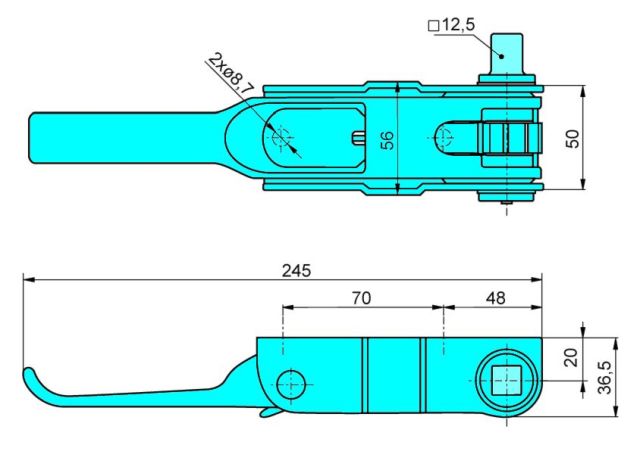

4HR, L, Š35, rovné uchycení, CS, Schwarzmüller, Krone, Schmitz, NoName
Měrná jednotka: ks
Hmotnost: 1.123 kg
