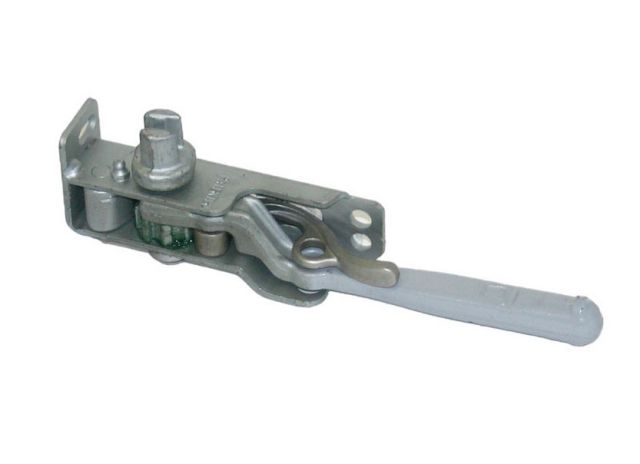

Mechanismus napínací – napínák – ráčna
1 979,60 Kč bez DPH
2 395,32 Kč s DPH
Popis
drážka, P, Š40, úhlové uchycení, dacromet, CS
Měrná jednotka: ks
Hmotnost: 1.55 kg
