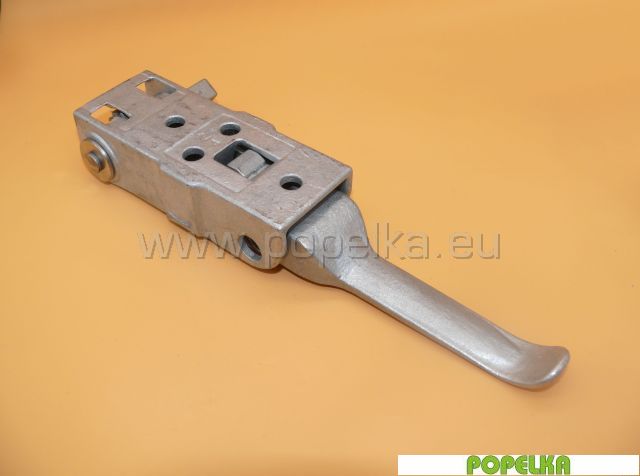

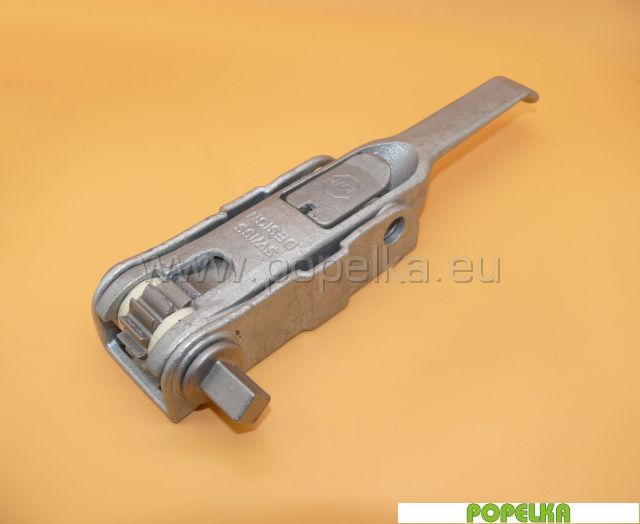

Mechanismus napínací – napínák – ráčna
1 616,85 Kč bez DPH
1 956,39 Kč s DPH
1 skladem (dostupné na objednávku)
Popis
4HR, L, Š35, rovné uchycení, CS, Schwarzmüller, Krone, Schmitz, PWP, original
Měrná jednotka: ks
Hmotnost: 1.113 kg
