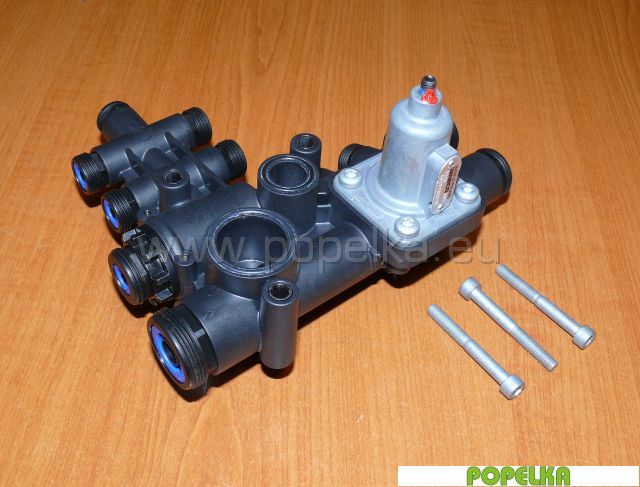

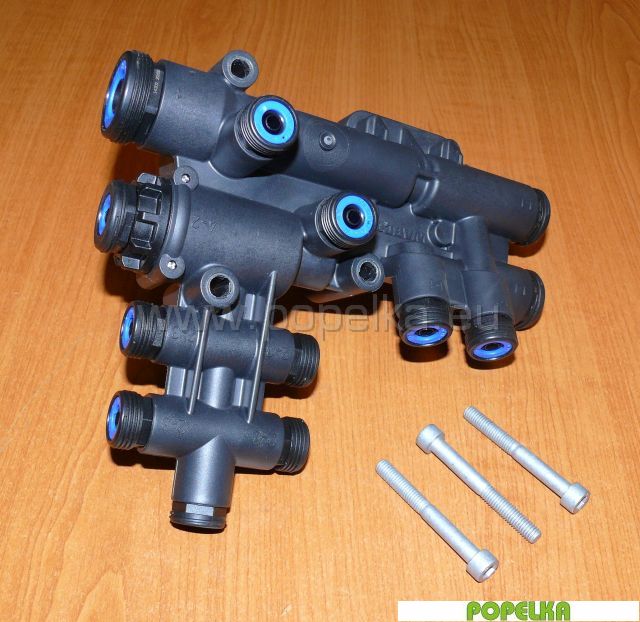

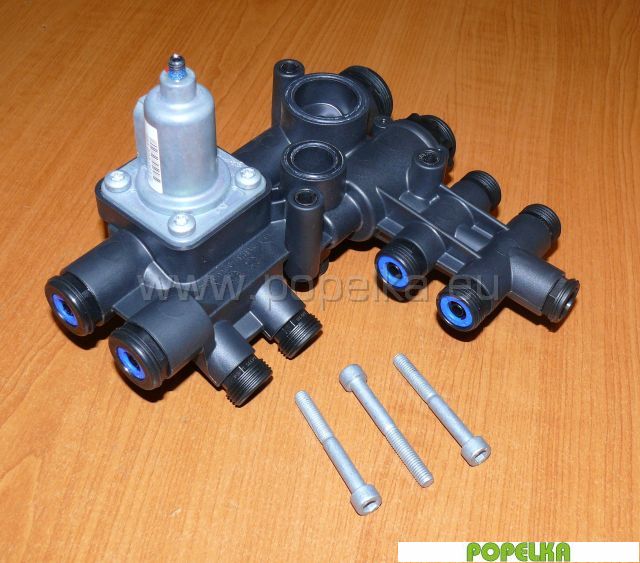

PEM – Pneumatický nádstavbový modul
11 570,40 Kč bez DPH
14 000,18 Kč s DPH
1 skladem
Popis
Wabco, EBS E, plast/AL, original
WAB4615130210
Aby bylo možné snížit počet šroubových spojů a zjednodušit instalaci brzdového
systému TEBS, byla vyvinuta jednotka rozdělující tlaky, tzv. Pneumatický
nádstavbový Modul (PEM)
Měrná jednotka: ks
Hmotnost: 0.581 kg
