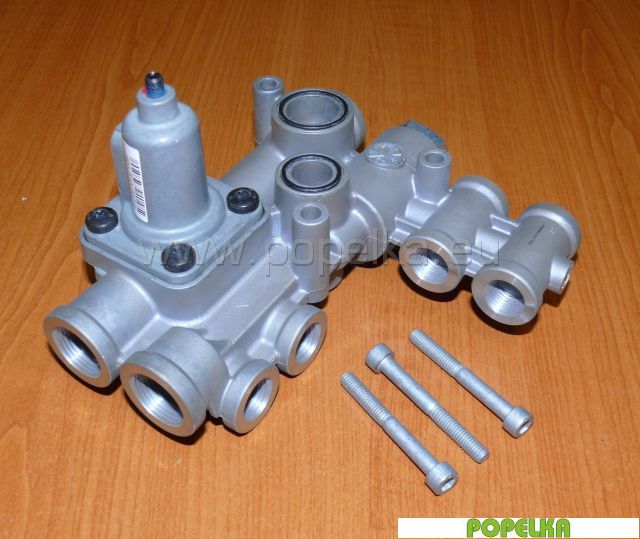

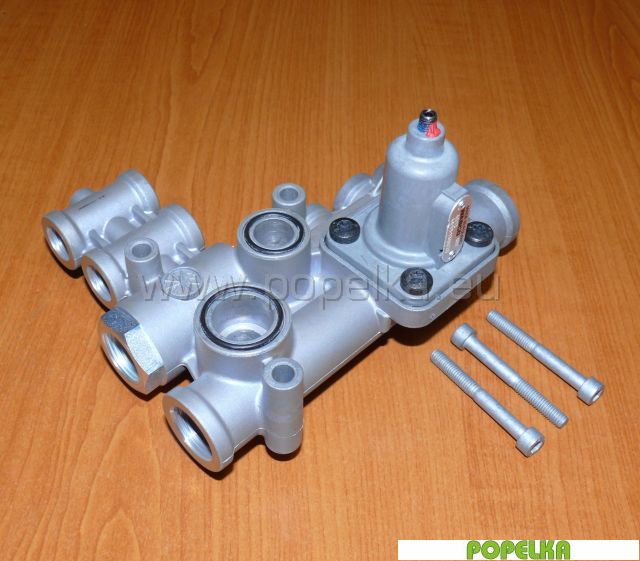

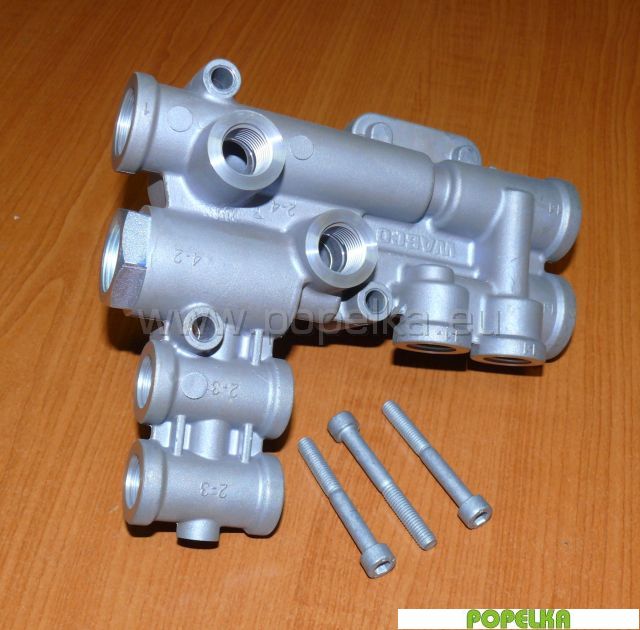

PEM – Pneumatický nádstavbový modul
3 417,00 Kč bez DPH
4 134,57 Kč s DPH
Na objednání, obvykle dostupné do 4 týdnů.
UPOZORNĚNÍ: Během prázdninových měsíců se může dodací doba některých dílů prodloužit z důvodu dovolených. Ze stejných důvodů se omlouváme za zpoždění při odpovídání na dotazy. Děkujeme za pochopení.
Popis
Wabco, EBS E, AL, original
WAB4615130020
Aby bylo možné snížit počet šroubových spojů a zjednodušit instalaci brzdového
systému TEBS, byla vyvinuta jednotka rozdělující tlaky, tzv. Pneumatický
nádstavbový Modul (PEM)
Měrná jednotka: ks
Hmotnost: 0.739 kg
