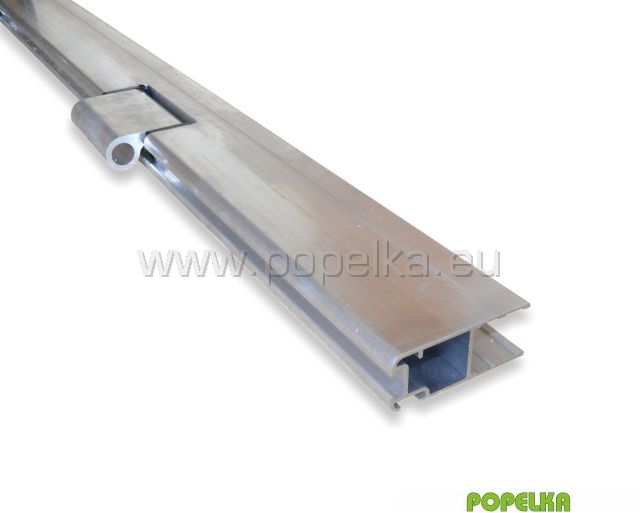

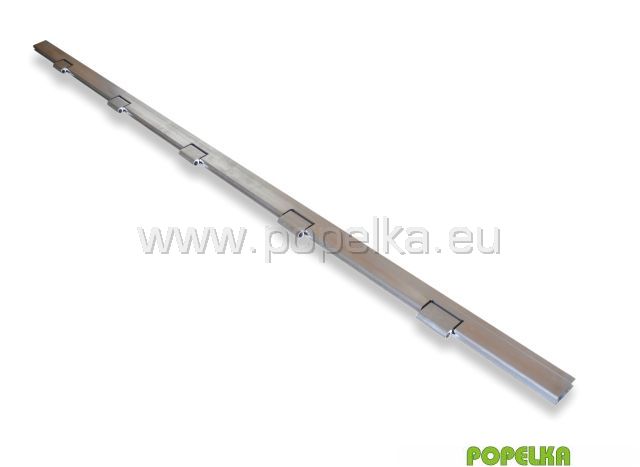

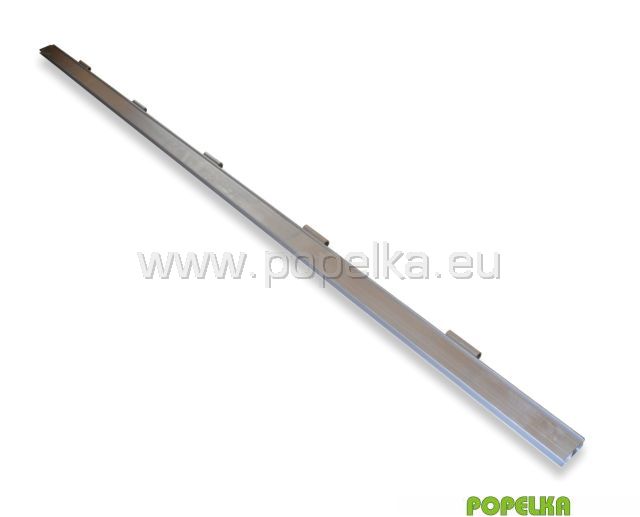

Profil vrat boční – pantový
4 069,66 Kč bez DPH
4 924,29 Kč s DPH
Popis

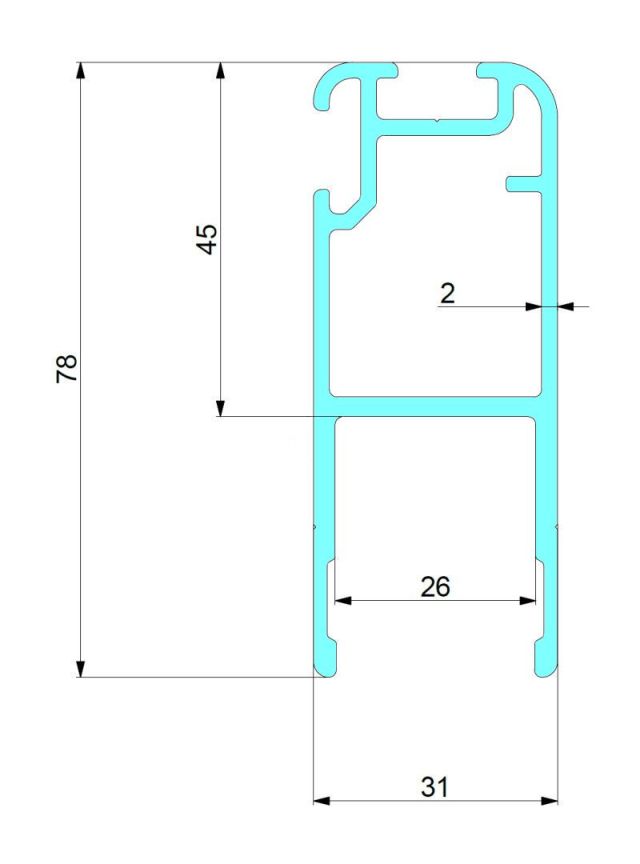

AL, 5 pantů, R570, L3000, 79×31, ALS, Boyriven
Měrná jednotka: sad
Hmotnost: 6.869 kg
