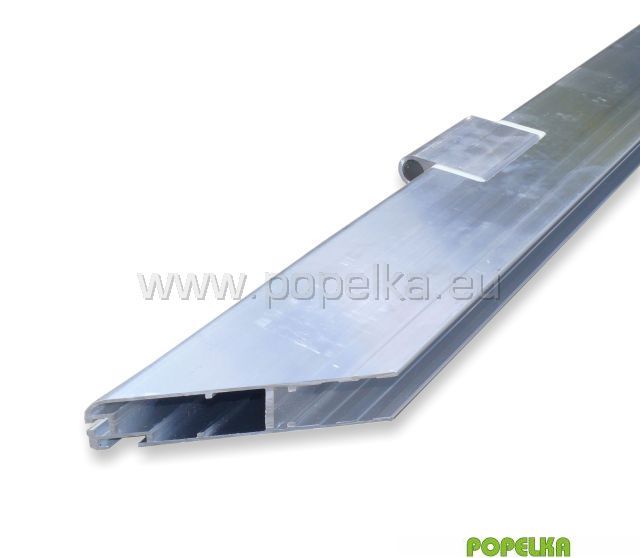

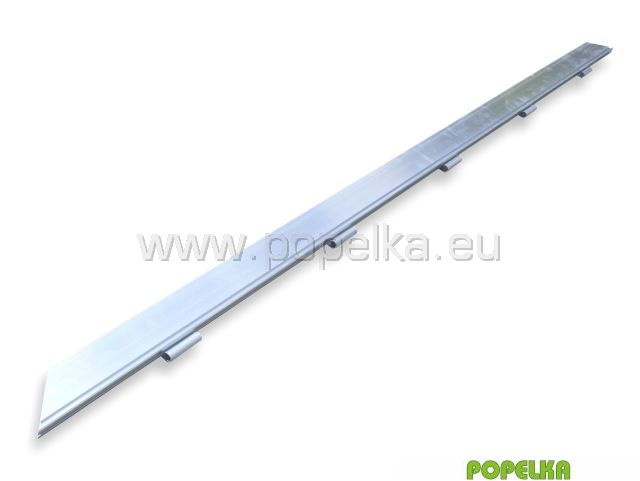

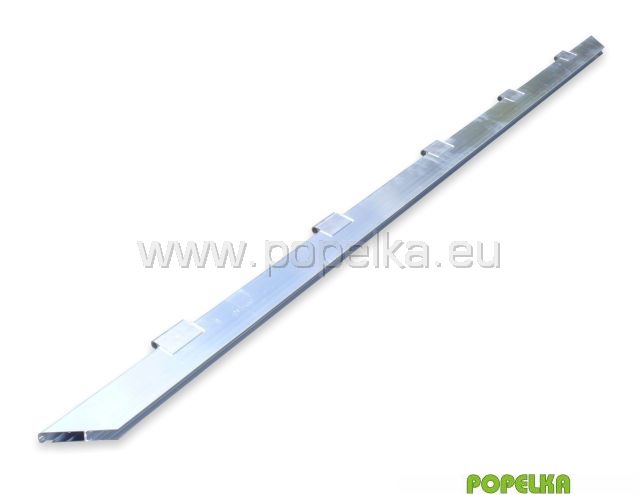

Profil vrat boční – pantový
3 076,48 Kč bez DPH
3 722,54 Kč s DPH
Popis

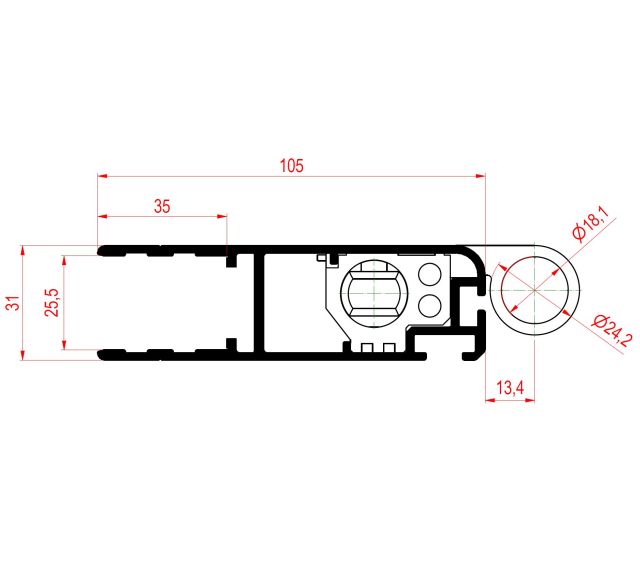

AL, 5 pantů, R600, L3150, H105, Js25,5, TT
Měrná jednotka: sad
Hmotnost: 7.671 kg
