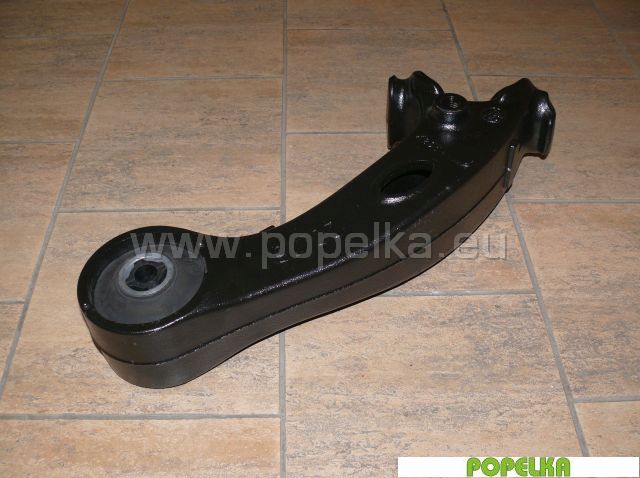

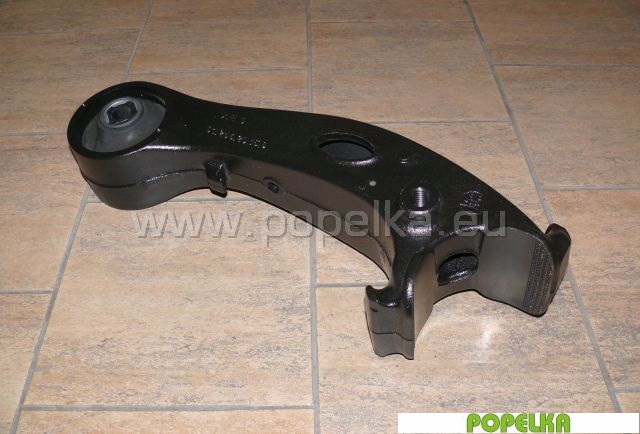

Rameno nápravy tažné u čepu
6 768,72 Kč bez DPH
8 190,15 Kč s DPH
Popis

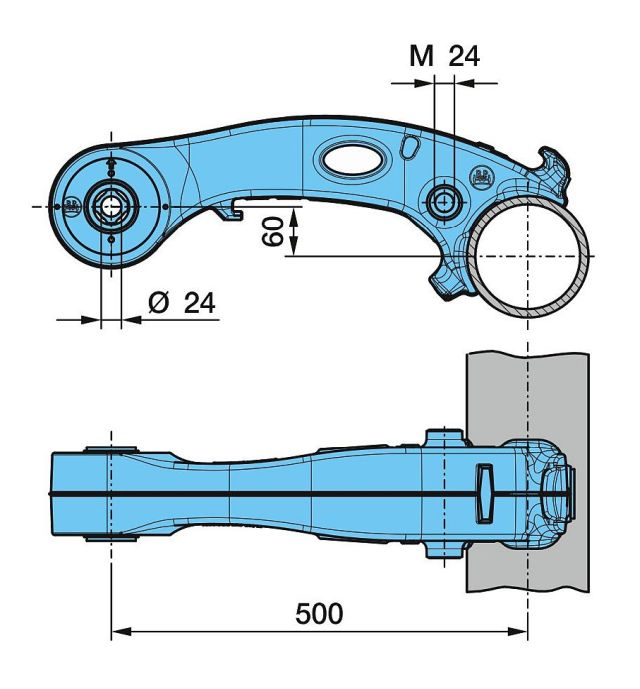

D24, H60, L(1)500, ECO Air, BPW, original
Měrná jednotka: sad
Hmotnost: 23.777 kg
