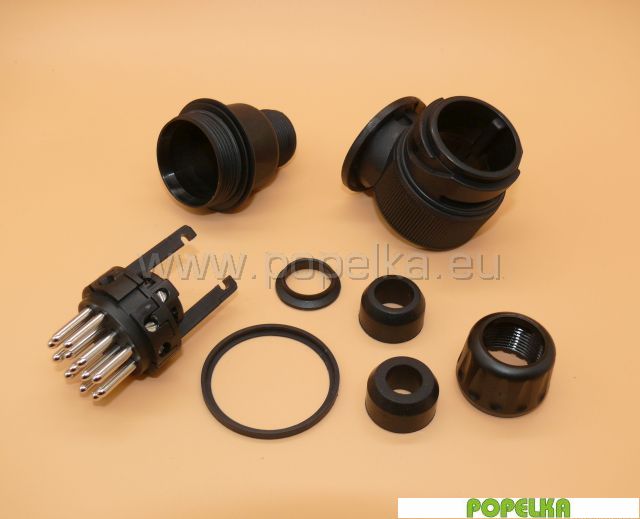

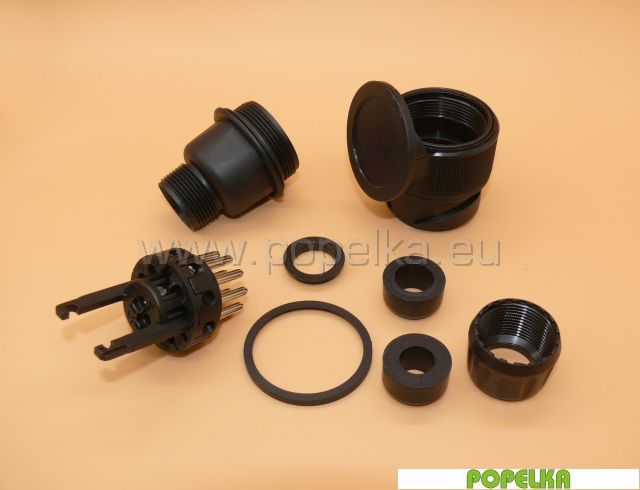

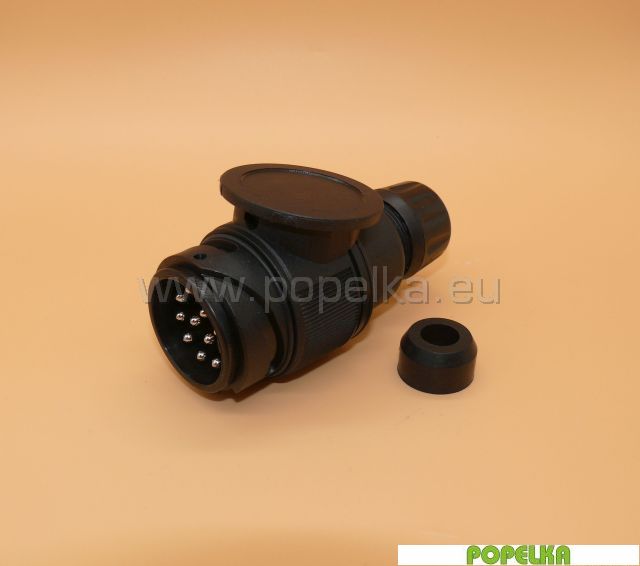

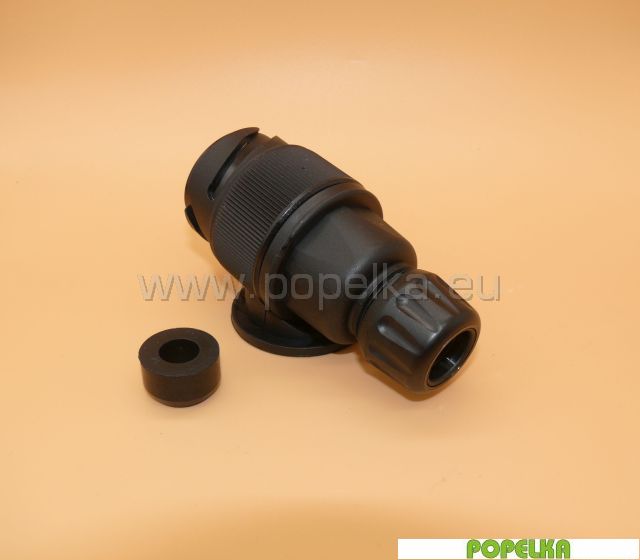

Zástrčka
576,12 Kč bez DPH
697,11 Kč s DPH
Na objednání, obvykle dostupné do 4 týdnů.
UPOZORNĚNÍ: Během prázdninových měsíců se může dodací doba některých dílů prodloužit z důvodu dovolených. Ze stejných důvodů se omlouváme za zpoždění při odpovídání na dotazy. Děkujeme za pochopení.
Popis
13pin, 12V, přívěs, ISO11446, Erich Jaeger

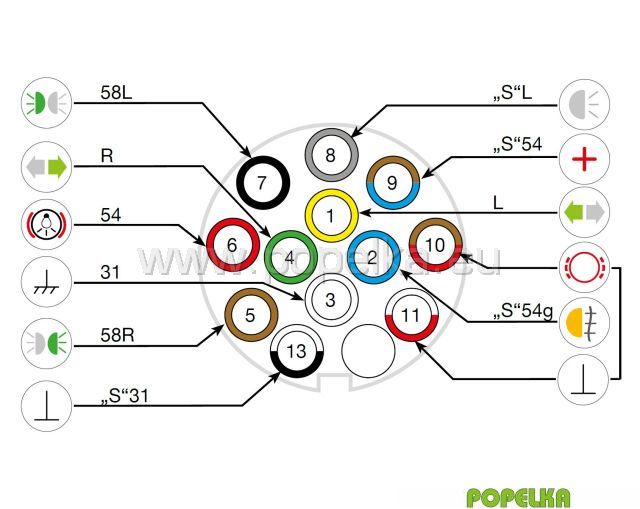

zapojení:
Pin 1 Left indicator
Pin 2 Rear fog lamp
Pin 3 Earth
Pin 4 Right indicator
Pin 5 Right tail lamp
Pin 6 Brake lamp
Pin 7 Left tail lamp
Pin 8 Reverse lamp
Pin 9 Permanent power
Pin 10 Switched supply (for fridge)
Pin 11 Earth for pin 10
Pin 12 No current allocation
Pin 13 Earth for pin 9
Měrná jednotka: ks
Hmotnost: 0.14 kg
